放射線防護スチール建具

放射線防護スチール建具

耐久性に優れたスチール製X線防護ドア







レントゲン室の出入口・窓に



エックス線診療室(X線室、レントゲン室)の壁や天井はホーシャット無鉛ボードXPなどでX線防護を行いますが、同様に出入口や窓もX線防護仕様が求められます。
医建エンジニアリングでは、レントゲン室向けにX線防護仕様の鉛入りドア、鉛入り窓枠を取り扱っております。窓用の鉛ガラスも併せてご検討ください。

価格は鉛当量(鉛厚)や寸法等によって異なりますのでお問合せください。

※スチールドア、スチール観察窓の材料販売は行っておりません。

  • 軽量なアルミ・エッジドア、アルミ観察窓 はこちらをご覧ください。



スチールドアの特長

  • 扉の強度が高く、歪みや反り、捩れを起こしません。
  • ドアを支える吊金物には丈夫なピボットヒンジを採用しています。
  • 軽鉄下地や木下地など、あらゆる壁下地に取り付け可能です。
  • リーズナブルな価格です。
  • ハンガードア、両開扉、親子扉、観察窓もございます。
  • 観察窓付きも対応可能です。
  • ハンガードアは壁収納タイプも対応可能です。
  • エンジン装置付きハンガードアも対応可能です。
  • 外部に面したエックス線装置搬入用の扉も対応可能です。

※標準外寸法はご相談ください。

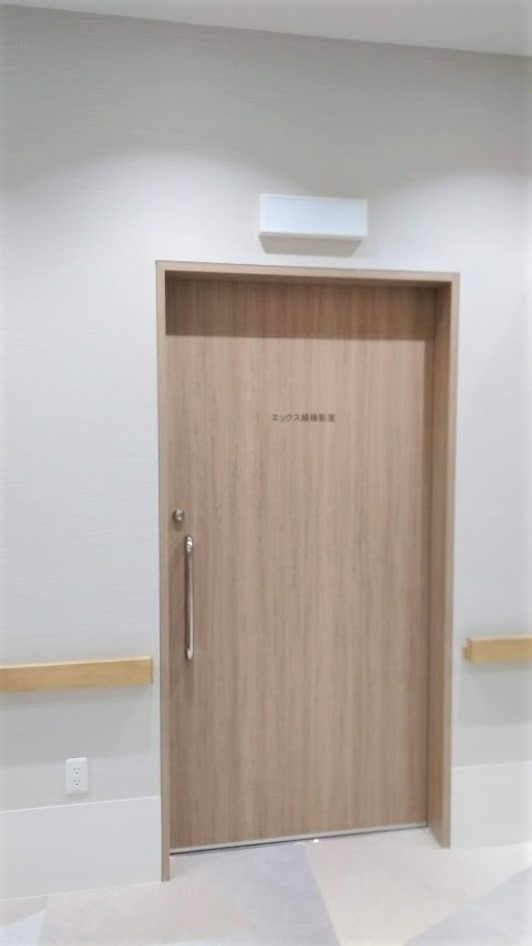

鋼製片開戸



関連商品

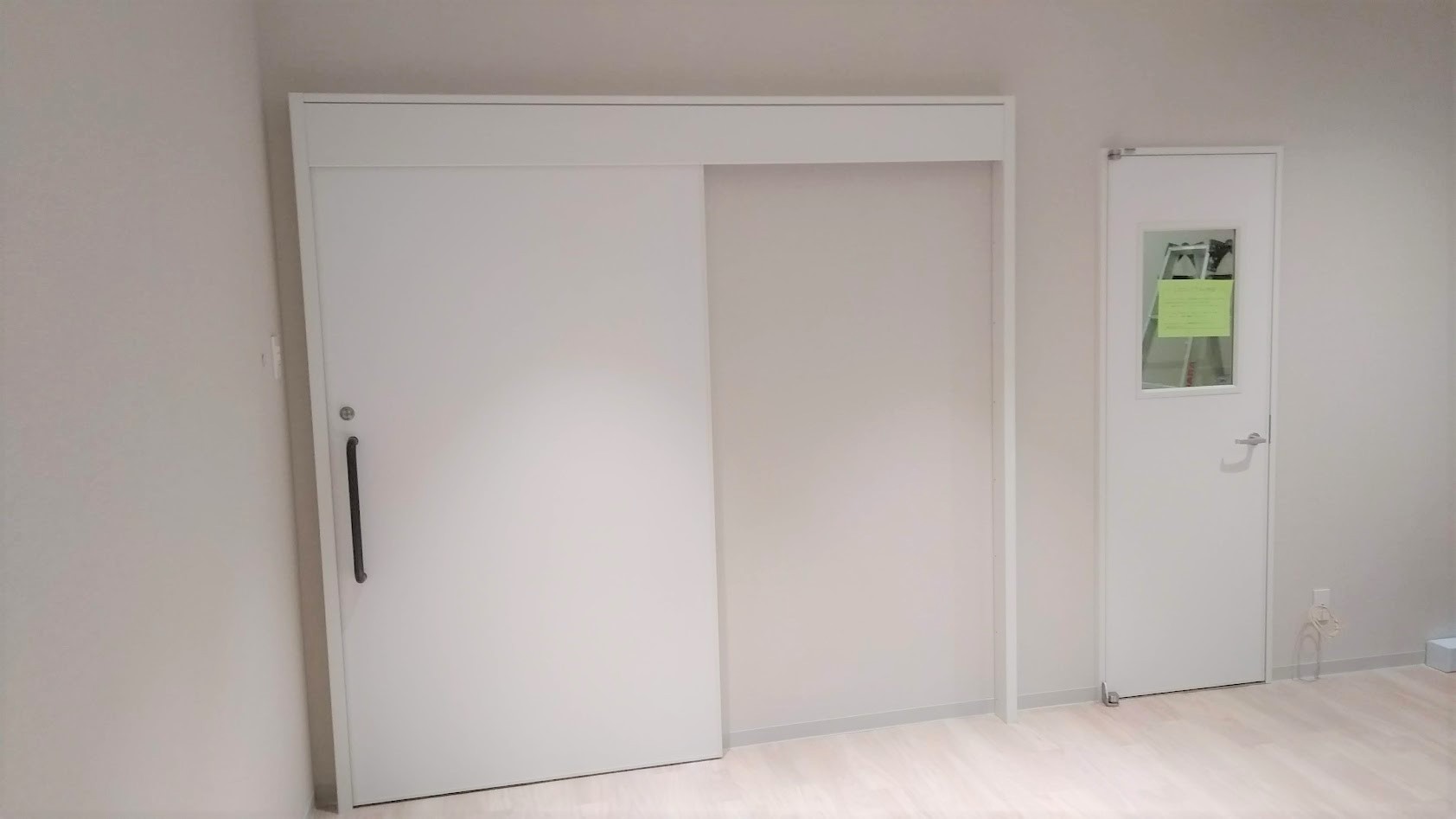

スチールハンガードア

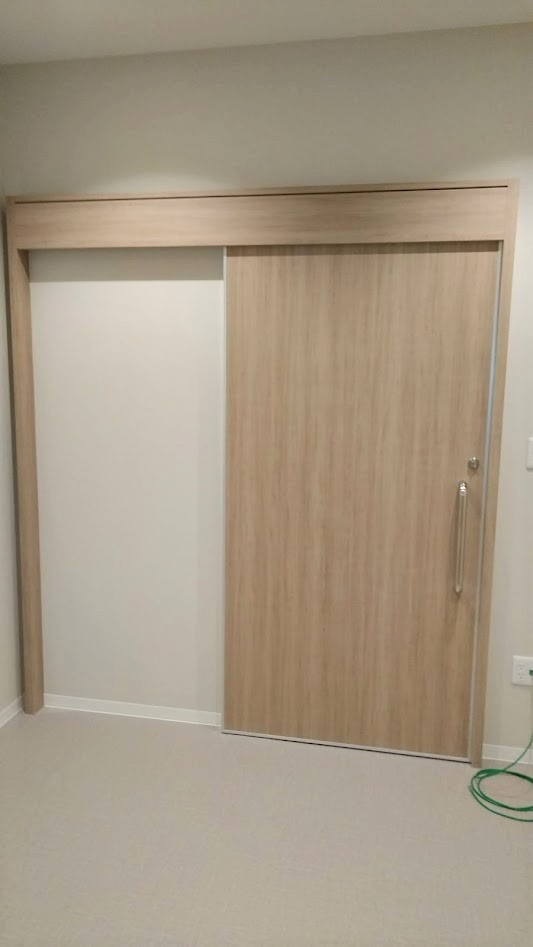

鋼製片引戸(内付け)

ホーシャット スチールハンガードアはX線防護引戸として、医建エンジニアリングが独自に開発したものです。
ハンガータイプのため、狭いエックス線室でのスペースの有効活用が可能です。
バリアフリー、ユニバーサルデザインが注目される現在の医療施設には欠かせない製品として注目されています。

自動ドア、観察窓付きも対応可能です。

標準寸法   MIN MAX
W有効寸法 650mm 1,400mm
H有効寸法 1,800mm 2,100mm
標準金物   メーカー 品 番
引戸錠  美和ロック(株) POSTE-1(BS600)
引戸取手 (株)ユニオン G7056-01-001-L457
引戸クローザー 日東工器(株) NSC-Cシリーズ
戸当ゴム ホクシヨー(株) NPA-2、GA-2
標準仕様 枠材・扉材 鋼板 t=1.6
仕上(枠・扉) 防錆塗装 ※仕上塗装、シート貼り別途

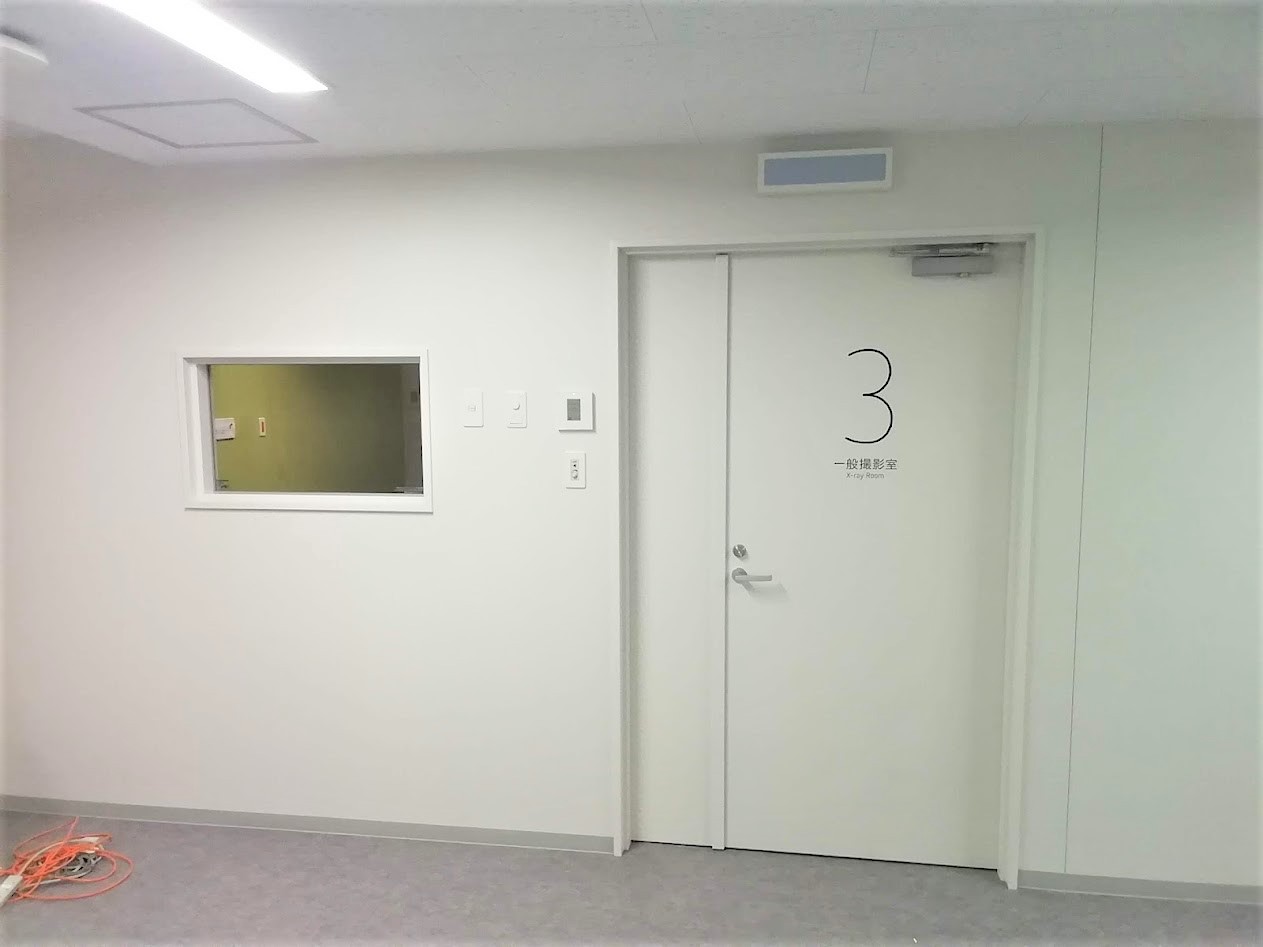

スチールドア(観察窓付)

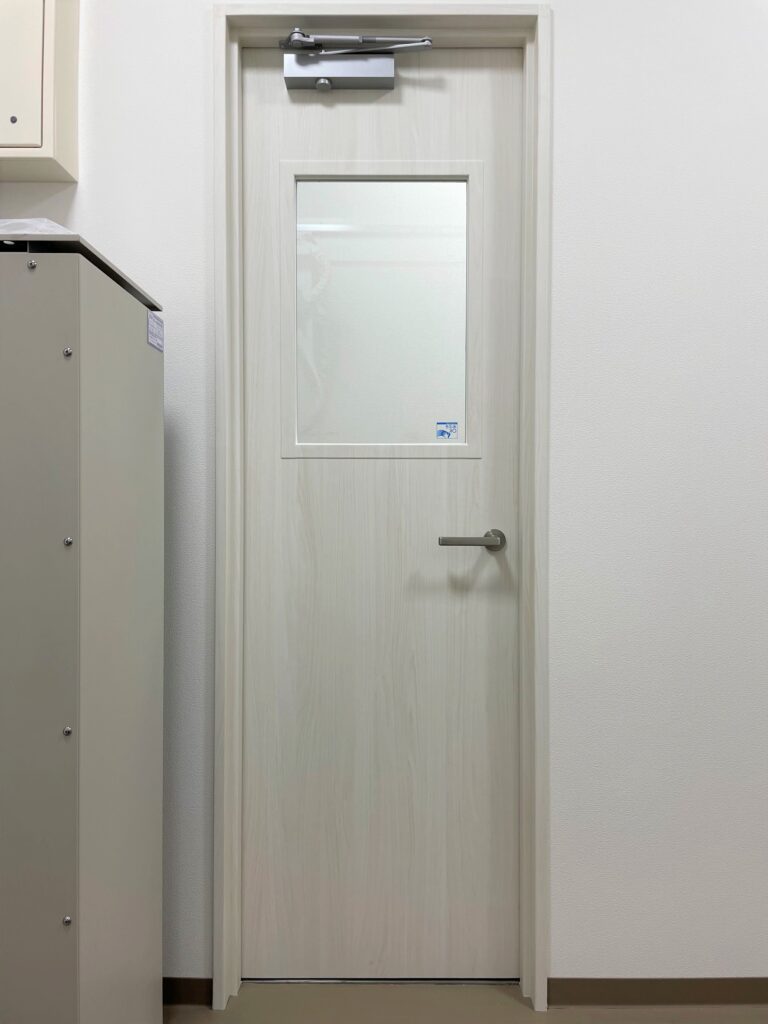

鋼製片開戸(窓付き)

ホーシャット スチールドアは窓付タイプも対応可能です。
開き戸・引戸いずれも観察窓が付けられます。

(関連商品)
観察窓用 鉛ガラス

ホーシャット含鉛ガラスGS
標準寸法   MIN MAX
W有効寸法(片開) 650mm 950mm
W有効寸法(両開) 1,000mm 1,600mm
W有効寸法(親子) 1,000mm 1,400mm
H有効寸法 1,800mm 2,100mm
標準金物   メーカー 品 番
レバーハンドル・鍵  美和ロック(株) LA50-1(BS=64)
ドアチェック 日本ドアーチェック製造(株) 7000シリーズ
吊金物(PH) 日本ドアーチェック製造(株)

12C(枠付型)
12A(沓摺挿入型)※オプション

沓摺 FB(SUS304 t=6.0)※オプション
C型(SUS304 t=2.0)※オプション
フランス落とし 中西産業(株) DC805(親子・両開のみ)
標準仕様 枠材・扉材 鋼板 t=1.6
仕上(枠・扉) 防錆塗装 ※仕上塗装、シート貼り別途

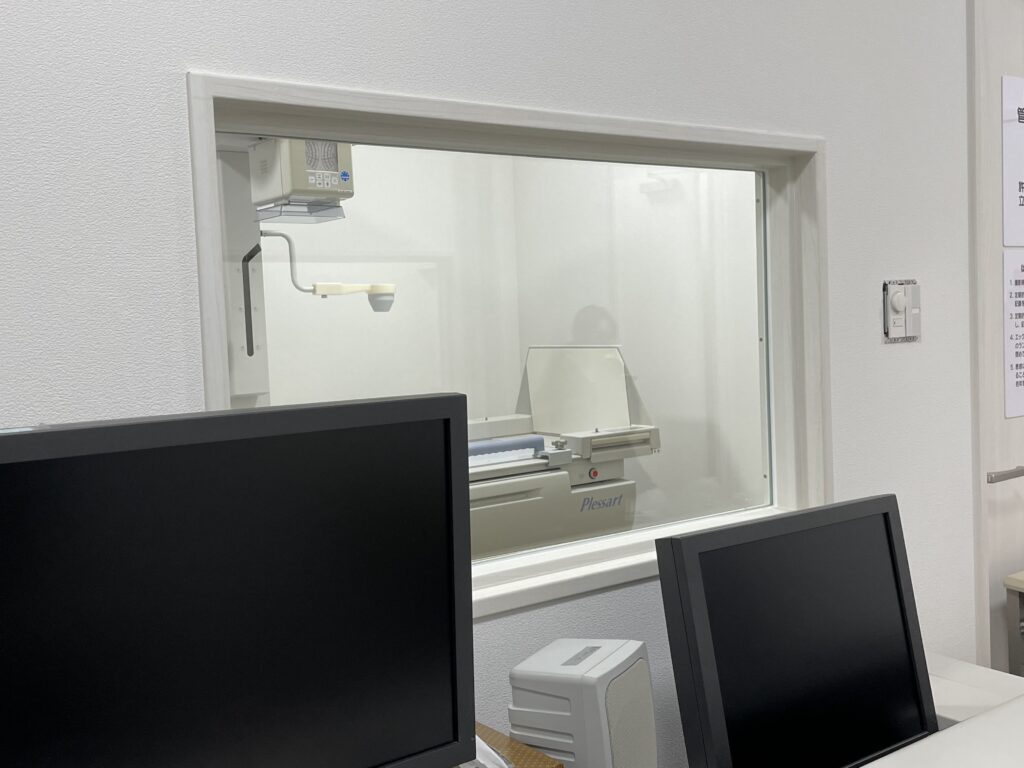

スチール観察窓

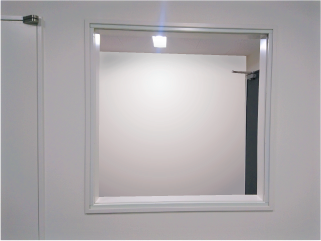

鋼製観察窓

ホーシャット スチール観察窓枠はX線を外部に漏えいさせずに、外部から室内を観察するためのスチール製窓枠です。

(関連商品)
観察窓用 鉛ガラス

ホーシャット含鉛ガラスGS
標準寸法   MIN MAX
W有効寸法 375mm 1,975mm
H有効寸法 375mm 975mm
ガラスW寸法 400mm 2,000mm
ガラスH寸法 400mm 1,000mm
